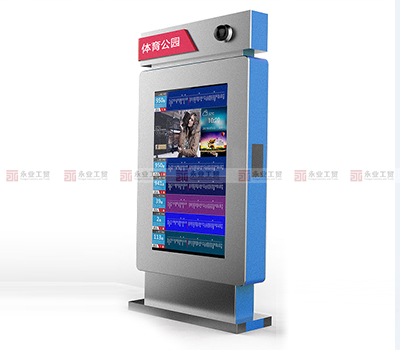

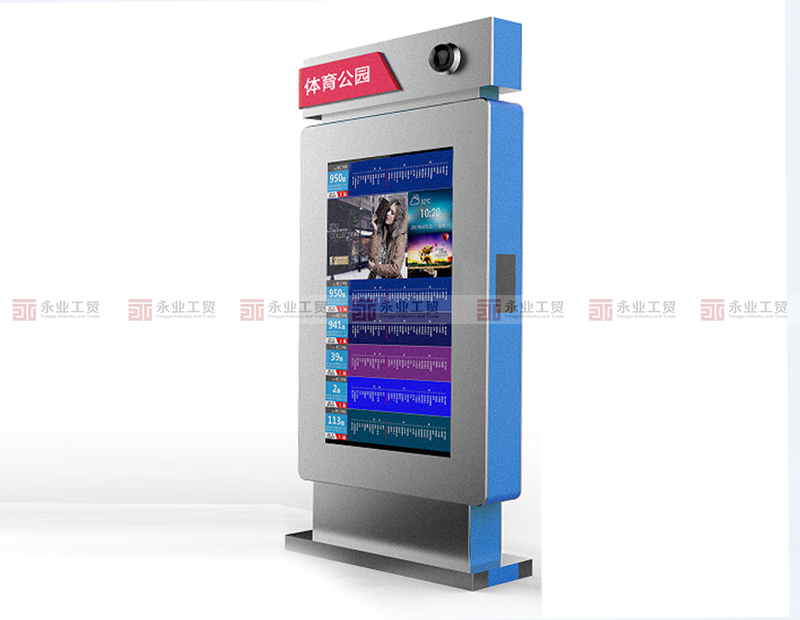

此款公交站站牌主體采用鍍鋅鋼結構，表面采用氟碳金屬烤漆工藝，視窗面板采用鋼化玻璃，燈箱內置LED燈。具有外形美觀、表面耐腐蝕、抗風性能強、使用壽命長等優點。產品的樣式、尺寸、顏色、材質、配置等均可按需定制。

來看，又可分為前端系統和后端平臺。

1、電子站牌箱體
電子站牌亭體結構框架采用厚度為2mm的鋼材根據具體受力情況加工制作，地面基礎預埋件使用15mm 厚鋼材。主支撐框架經防腐處理。電子站牌外表需要用玻璃覆蓋的，采用6mm的全鋼化玻璃。

2、42 寸 LCD 多媒體視頻信息發布子系統

公 交 電 子 站 牌 LCD  多 媒 體 信 息 發 布 系 統 (Traffic Electronic  Stop  Multimedia Information Display System)是新一代公交多媒體信息發布系統，定位于一款高性能的數字多媒體終端，采用超高亮戶外屏，低功耗低熱量設計，功耗只有普通高亮  LCD
的三分之二。

采用嵌入式播放系統進行視頻的播放，支持 1080P，低功耗，工業級設備，可靠性
比工控機更高。
一鍵切換固定圖像功能，在 LCD 下部有一個不銹鋼按鈕，按一下就能讓視頻切換到
預設的固定圖片（比如商業廣告圖片，優惠券二維碼圖界面等）



3、LED 公眾信息發布系統

可以通過無線進行 LED 公眾信息的發布管理和控制
采用 P7.62 單紅高亮顯示屏，可以顯示 8-10 個漢字。
LED 屏遠程控制系統軟件主要實現對 LED 屏連接的無線通信模塊設備連接狀態的監控、 對
LED 屏以對點、對組或廣播方式進行指令控制和數據信息發布更新的操作。具體實現以下功

能：
LED 屏終端設備的管理功能，主要實現對 LED 屏終端的位置信息、名稱、編號、所

屬區域信息、屏體參數以及連接 LED 屏的無線終端設備的參數信息（SIM 卡號、通

信編號 ID）等數據維護和管理。
用戶管理功能，通過管理員的權限可以設定用戶對系統操作的使用權限，管理員可
以增加、修改和刪除登陸用戶數據信息?？梢詾橛脩舴峙涔芾砗筒僮髦付ǖ?LED 終

端設備的權限。
LED 屏遠程信息發布功能，主要實現對 LED 屏設備發布文字信息，設定文字顯示方

式、移動速度、顯示期限和時間范圍。
LED 屏遠程指令控制功能，根據用戶要求，可以實現設定 LED 屏顯示開關時間，設

定屏參、設定外設繼電器電路的定時開關時間。

1、 規格φ7.62，采用 8 掃室外單紅高亮屏
2、 每塊顯示屏尺寸:  122mm×244mm，可同時顯示 2 個文字
3、 亮度:  ≥2000mcd
4、 角度:  水平≥120 度,垂直≥60 度
5、 防水結構:  防水屏
6、 使用環境:  溫度-30℃～60℃
7、 采用 RJ45 網絡控制接口和 RS485 控制接口
8、 每個候車亭至少安裝 8 個小屏


5、LED 竹節圖線路信息屏

此為第三代電子站牌顯示模式,每條線路牌采用節點顯示屏,可以用小車圖形或其他標示顯示每天線路當前離本站還有3輛公交車的位置竹節圖,可以讓候車者了解所要乘線路的車輛行駛情況,節點顯示屏采用全彩高亮顯示屏。節點顯示屏也能在有數據支撐的情況下顯示車輛空滿，道路擁堵，車輛停運等信息。
6、LED 預報站綜合顯示屏

顯示屏技術參數
亮度 ≥3000cd/m²
視角：水平視角≥160 度，垂直視角≥60
顯示顏色 單紅雙芯片高亮； 失控點 ≤0.3?； 像素直徑：φ3；
像素間距:  4.0mm
表面平整度 <1mm；
規格：12  列×6  行 16×16  點陣
表面封裝：數字站亭LED 屏被沖撞強度保護用茶色亞光聚碳酸脂或是類似材料制作，并
可防止其他光源和惡劣氣侯條件對可視性的影響．

7、電子站牌集中控制子系統

    電子站牌集中控制子系統是整個智能化電子站牌的核心，它集成了無線通訊、顯示屏狀
態管理、電子站牌照明開關管理、門禁報警管理、溫控管理，故障回傳管理等多種接口，可
遠程升級，保證智能化電子站牌發布信息的準確性及系統運行的穩定性。內部含鋰電池，當
電子站牌斷電的情況下，集中控制器能在鋰電池的供電下把斷電信息會傳到管理部門，讓管
理者及時知道斷電的情況。

通過該集中控制系統，可以讓用戶在遠程就可以對所有的電子站牌運行狀態一目了然，
比如 LCD 屏是否點亮，電子站牌是否有電，是否開關門異常等情況及時地在部門管理平

臺上可以看到。

8、電子站牌門禁報警子系統

   采用高可靠性行程開關和震動傳感器，如果有人開門，報警器除了可以本地聲光報警外
還能及時把報警信息發布到部門平臺，部門平臺會根據預案將報警信息以短信的形式發
送到管理員手機上。

9、視頻監控子系統
   每個電子站牌前后安裝 2 個紅外攝像機，通過視頻線連接到視頻服務器 DVR。采用 500G
硬盤存儲本地監控視頻

10、TTS 語音播報子系統

當車輛即將到達本站時，電子站牌可以通過語音進行播報，提醒候車者做上車準備，并
且語音音量可以通過遠程進行控制，也能根據時間進行自動設置。

11、電子站牌無線通訊子系統

供電電源：直流 5～16VDC，待機功耗 0.3W，發送峰值功耗 8W。

工作溫度：-35℃--+75℃ 存儲溫度：-40℃--+80℃ 相對濕度：95%（無凝結）
標準工業 RS232 接口和 RS485 接口，接口均有靜電和防雷保護。
采用 SOC（system onchip）設計方案，內嵌 PPP、TCP、UDP、DNS、ICMP 協議棧，支持 中、英文短信的收發。內嵌看門狗、雙重保護機制，故障自檢、不死機、掉線自動恢復，終端的維護工作幾乎為零。
多種工作模式可供選擇，支持完全透明的數據傳送模式。
無線通訊的收發均帶大容量緩存，并且采用先進的 FIFO 隊列技術和分包技術，可同時
連續接收、發送 10 個數據包，DTU 自動識別并分包發送。針對 RS485 半雙工總線接多個設備的情況，設備采用發送——等待——閉鎖的技術，保證 DTU 準確無誤地發送數據，又準確無誤地接收數據，并避免收、發的沖突。支持 64Mbit 的數據存儲功能，可為用戶提供個性化的定制服務。服務器可以遠程升級 DTU 軟件，無需跑到現在去燒寫升級程序，大大減少了工程維護.
支持 64Mbit 的數據存儲功能，可為用戶提供個性化的定制服務。服務器可以遠程升級 DTU 軟件，無需跑到現在去燒寫升級程序，大大減少了工程維護
電子站牌檢測系統用來監測電子站牌內部各個電子設備運行狀態，主要目的實現遠程對
電子站牌電子設備工作狀況的監測，實現快速故障維修及處理，減少公司現場巡檢維護工作
量，提高工作效率，提高公交電子站牌信息設施完好率。
1、報警裝置具有門禁功能，感知電子站牌設備箱開閉狀況，實現延時復位/報警；
2、測量電子站牌內溫度，支持測量 2 個點位，具有越限報警功能；
3、監測工控機（含 LCD）工作狀態，包括電源信號正常與否；
4、監測  LED 顯示屏工作情況，包括控制板和 LED 屏體正常與否；
5、監測電子站牌供電電壓及功耗，具有越限報警功能；
6、上述監測信息可定時上傳（上傳頻次可通過預設及遠程指令設定），也可以越限及事
件發生時即時上傳；
7、 可以遠程對電子站牌的設備進行自檢和故障自排。
8、 可在電子地圖上查看各站點具體位置，可用不同的圖標形式反映站臺在線應用狀態、
站臺故障會產生聲效報警提示
9、 所有的故障可以及時通過短信的形式發送到每個管理員手機上。
13、電子站牌報站發布平臺
? 系統平臺兼容 GPS 車載終端數據，自主研發核心運算算法，并結合不同城市的公交線路
的特點進行優化配置，基于 sqlserver2008/oracle 數據庫，更有效率進行數據演算，
報站準確率高達 95%。
? 采用虛擬電子站牌技術，電子站牌的設置和擴容將不會受環境和條件的制約，為網上公
交，手機公交提供準確的數據支持。
? 采用“分布式采集，統一發布”的信息發布運營架構：系統采用部門內容制作，管理部門統
一信息發布，管理部門遠程實時監控，實現多點、個性化的多媒體信息發布；
? 可與智能公交調度系統集成，實現城市公共交通信息的及時傳遞；
? 可與全球衛星定位系統 (GPS)  結合，實現公交車輛的到站信息預測；
可實現市政信息、政府公告、天氣預報、地圖查詢等綜合信息多點、多途徑傳遞，可與
各政府及事業單位信息部門制定接口方式，或采用更為靈活的 MQ、JMS 等傳輸機制；
高強度的信息安全保障：常規防火墻與其它認證體系；系統安全性和穩定性高，保證
整體系統的長期穩定運行；
實時主動監控電子站牌每個部件的運行狀態和故障隱患，主動告警故障，保證站牌的長
期運營。



電子站牌預報站子系統技術架構圖如下：
