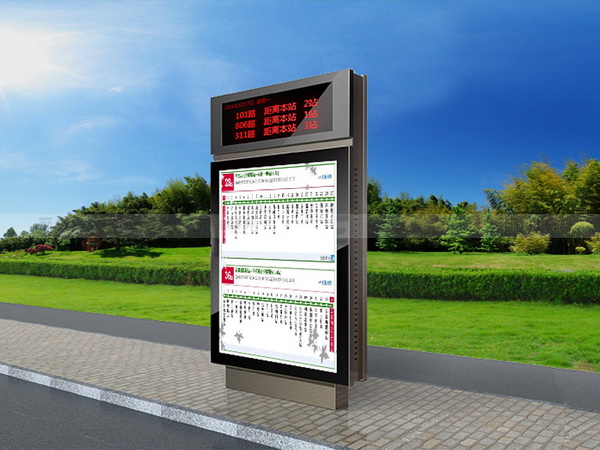

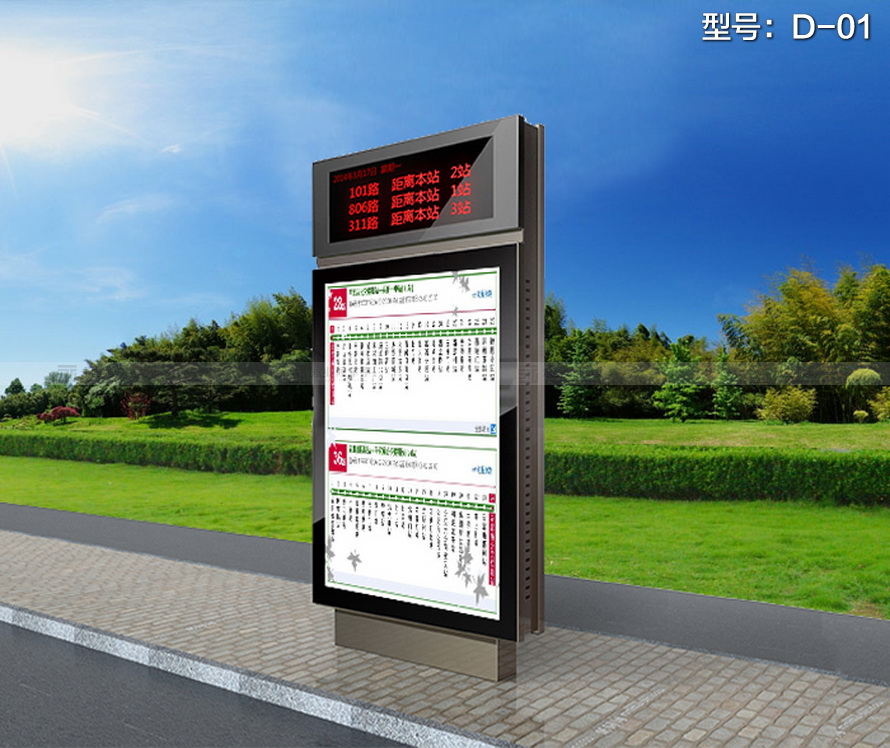

此款公交站站牌主體采用鍍鋅鋼結構，表面采用氟碳金屬烤漆工藝，視窗面板采用鋼化玻璃，燈箱內置LED燈。具有外形美觀、表面耐腐蝕、抗風性能強、使用壽命長等優點。產品的樣式、尺寸、顏色、材質、配置等均可按需定制。

來看，又可分為前端系統和后端平臺。

1、電子站牌箱體
電子站牌亭體結構框架采用厚度為2mm的鋼材根據具體受力情況加工制作，地面基礎預埋件使用15mm 厚鋼材。主支撐框架經防腐處理。電子站牌外表需要用玻璃覆蓋的，采用6mm的全鋼化玻璃。

2、42 寸 LCD 多媒體視頻信息發布子系統

公 交 電 子 站 牌 LCD  多 媒 體 信 息 發 布 系 統 (Traffic Electronic  Stop  Multimedia Information Display System)是新一代公交多媒體信息發布系統，定位于一款高性能的數字多媒體終端，采用超高亮戶外屏，低功耗低熱量設計，功耗只有普通高亮  LCD
的三分之二。

采用嵌入式播放系統進行視頻的播放，支持 1080P，低功耗，工業級設備，可靠性
比工控機更高。
一鍵切換固定圖像功能，在 LCD 下部有一個不銹鋼按鈕，按一下就能讓視頻切換到
預設的固定圖片（比如商業廣告圖片，優惠券二維碼圖界面等）



3、LED 公眾信息發布系統

可以通過無線進行 LED 公眾信息的發布管理和控制
采用 P7.62 單紅高亮顯示屏，可以顯示 8-10 個漢字。
LED 屏遠程控制系統軟件主要實現對 LED 屏連接的無線通信模塊設備連接狀態的監控、 對
LED 屏以對點、對組或廣播方式進行指令控制和數據信息發布更新的操作。具體實現以下功

能：
LED 屏終端設備的管理功能，主要實現對 LED 屏終端的位置信息、名稱、編號、所

屬區域信息、屏體參數以及連接 LED 屏的無線終端設備的參數信息（SIM 卡號、通

信編號 ID）等數據維護和管理。
用戶管理功能，通過管理員的權限可以設定用戶對系統操作的使用權限，管理員可
以增加、修改和刪除登陸用戶數據信息?？梢詾橛脩舴峙涔芾砗筒僮髦付ǖ?LED 終

端設備的權限。
LED 屏遠程信息發布功能，主要實現對 LED 屏設備發布文字信息，設定文字顯示方

式、移動速度、顯示期限和時間范圍。
LED 屏遠程指令控制功能，根據用戶要求，可以實現設定 LED 屏顯示開關時間，設

定屏參、設定外設繼電器電路的定時開關時間。

1、 規格φ7.62，采用 8 掃室外單紅高亮屏
2、 每塊顯示屏尺寸:  122mm×244mm，可同時顯示 2 個文字
3、 亮度:  ≥2000mcd
4、 角度:  水平≥120 度,垂直≥60 度
5、 防水結構:  防水屏
6、 使用環境:  溫度-30℃～60℃
7、 采用 RJ45 網絡控制接口和 RS485 控制接口
8、 每個候車亭至少安裝 8 個小屏


5、LED 竹節圖線路信息屏

此為第三代電子站牌顯示模式,每條線路牌采用節點顯示屏,可以用小車圖形或其他標示顯示每天線路當前離本站還有3輛公交車的位置竹節圖,可以讓候車者了解所要乘線路的車輛行駛情況,節點顯示屏采用全彩高亮顯示屏。節點顯示屏也能在有數據支撐的情況下顯示車輛空滿，道路擁堵，車輛停運等信息。
6、LED 預報站綜合顯示屏

顯示屏技術參數
亮度 ≥3000cd/m²
視角：水平視角≥160 度，垂直視角≥60
顯示顏色 單紅雙芯片高亮； 失控點 ≤0.3?； 像素直徑：φ3；
像素間距:  4.0mm
表面平整度 <1mm；
規格：12  列×6  行 16×16  點陣
表面封裝：數字站亭LED 屏被沖撞強度保護用茶色亞光聚碳酸脂或是類似材料制作，并
可防止其他光源和惡劣氣侯條件對可視性的影響．

7、電子站牌集中控制子系統

   電子站牌集中控制子系統是整個智能化電子站牌的核心，它集成了無線通訊、顯示屏狀
態管理、電子站牌照明開關管理、門禁報警管理、溫控管理，故障回傳管理等多種接口，可
遠程升級，保證智能化電子站牌發布信息的準確性及系統運行的穩定性。內部含鋰電池，當
電子站牌斷電的情況下，集中控制器能在鋰電池的供電下把斷電信息會傳到管理部門，讓管理者
及時知道斷電的情況。

通過該集中控制系統，可以讓用戶在遠程就可以對所有的電子站牌運行狀態一目了然，
比如 LCD 屏是否點亮，電子站牌是否有電，是否開關門異常等情況及時地在部門管理平

臺上可以看到。

8、電子站牌門禁報警子系統

   采用高可靠性行程開關和震動傳感器，如果有人開門，報警器除了可以本地聲光報警外采用高可靠性行程開關和震動傳感器，如果有人開門，報警器除了可以本地聲光報警外
還能及時把報警信息發布到中部門平臺，部門平臺會根據預案將報警信息以短信的形式發
送到管理員手機上。


9、視頻監控子系統
   每個電子站牌前后安裝 2 個紅外攝像機，通過視頻線連接到視頻服務器 DVR。采用 500G
硬盤存儲本地監控視頻

10、TTS 語音播報子系統

當車輛即將到達本站時，電子站牌可以通過語音進行播報，提醒候車者做上車準備，并
且語音音量可以通過遠程進行控制，也能根據時間進行自動設置。

11、電子站牌無線通訊子系統

供電電源：直流 5～16VDC，待機功耗 0.3W，發送峰值功耗 8W。

工作溫度：-35℃--+75℃ 存儲溫度：-40℃--+80℃ 相對濕度：95%（無凝結）
標準工業 RS232 接口和 RS485 接口，接口均有靜電和防雷保護。
采用 SOC（system onchip）設計方案，內嵌 PPP、TCP、UDP、DNS、ICMP 協議棧，支持 中、英文短信的收發。內嵌看門狗、雙重保護機制，故障自檢、不死機、掉線自動恢復，終端的維護工作幾乎為零。
多種工作模式可供選擇，支持完全透明的數據傳送模式。
無線通訊的收發均帶大容量緩存，并且采用先進的 FIFO 隊列技術和分包技術，可同時
連續接收、發送 10 個數據包，DTU 自動識別并分包發送。針對 RS485 半雙工總線接多個設備的情況，設備采用發送——等待——閉鎖的技術，保證 DTU 準確無誤地發送數據，又準確無誤地接收數據，并避免收、發的沖突。支持 64Mbit 的數據存儲功能，可為用戶提供個性化的定制服務。服務器可以遠程升級 DTU 軟件，無需跑到現在去燒寫升級程序，大大減少了工程維護.
支持 64Mbit 的數據存儲功能，可為用戶提供個性化的定制服務。服務器可以遠程升級 DTU 軟件，無需跑到現在去燒寫升級程序，大大減少了工程維護
電子站牌檢測系統用來監測電子站牌內部各個電子設備運行狀態，主要目的實現遠程對
電子站牌電子設備工作狀況的監測，實現快速故障維修及處理，減少公司現場巡檢維護工作
量，提高工作效率，提高公交電子站牌信息設施完好率。
1、報警裝置具有門禁功能，感知電子站牌設備箱開閉狀況，實現延時復位/報警；
2、測量電子站牌內溫度，支持測量 2 個點位，具有越限報警功能；
3、監測工控機（含 LCD）工作狀態，包括電源信號正常與否；
4、監測  LED 顯示屏工作情況，包括控制板和 LED 屏體正常與否；
5、監測電子站牌供電電壓及功耗，具有越限報警功能；
6、上述監測信息可定時上傳（上傳頻次可通過預設及遠程指令設定），也可以越限及事
件發生時即時上傳；
7、 可以遠程對電子站牌的設備進行自檢和故障自排。
8、 可在電子地圖上查看各站點具體位置，可用不同的圖標形式反映站臺在線應用狀態、
站臺故障會產生聲效報警提示
9、 所有的故障可以及時通過短信的形式發送到每個管理員手機上。
13、電子站牌報站發布平臺
? 系統平臺兼容 GPS 車載終端數據，自主研發核心運算算法，并結合不同城市的公交線路
的特點進行優化配置，基于 sqlserver2008/oracle 數據庫，更有效率進行數據演算，
報站準確率高達 95%。
? 采用虛擬電子站牌技術，電子站牌的設置和擴容將不會受環境和條件的制約，為網上公
交，手機公交提供準確的數據支持。
? 采用“分布式采集，統一發布”的信息發布運營架構：系統采用部門內容制作，管理部門統
一信息發布，管理部門遠程實時監控，實現多點、個性化的多媒體信息發布；
? 可與智能公交調度系統集成，實現城市公共交通信息的及時傳遞；
? 可與全球衛星定位系統 (GPS)  結合，實現公交車輛的到站信息預測；
可實現市政信息、政府公告、天氣預報、地圖查詢等綜合信息多點、多途徑傳遞，可與
各政府及事業單位信息部門制定接口方式，或采用更為靈活的 MQ、JMS 等傳輸機制；
高強度的信息安全保障：常規防火墻與其它認證體系；系統安全性和穩定性高，保證
整體系統的長期穩定運行；
實時主動監控電子站牌每個部件的運行狀態和故障隱患，主動告警故障，保證站牌的長
期運營。



電子站牌預報站子系統技術架構圖如下：
